SSM공법 (Super Silica-sol grouting Method)
🌿 황산 無, 역류 無 🌿
환경과 시공을 모두 생각한 차세대 실리카졸 그라우팅 공법

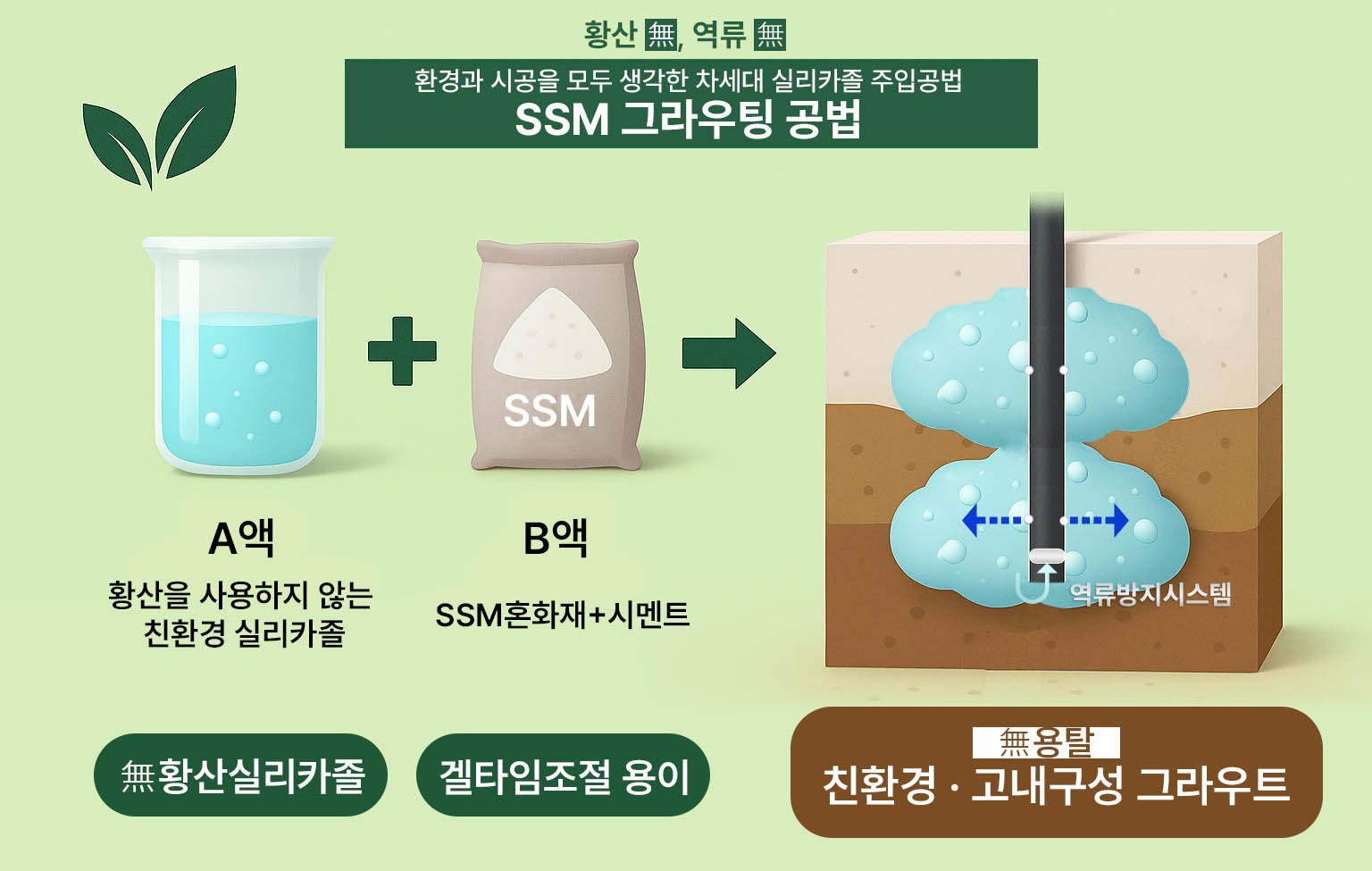

공법개념도
공법개요
- 주입재 실리카졸에 황산을 사용하지 않아 친환경적이며, 용탈이 없어 내구성이 우수함

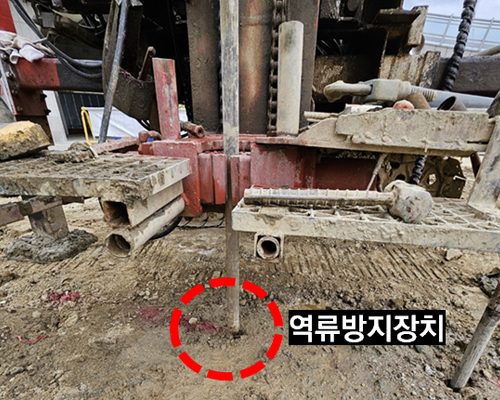

- 선단부 역류방지 장치를 이용하여 천공수 및 슬라임 유입방지 기능과 주입시 역류방지로 인한 시공 및 품질 확보한 공법
- 비알카리성 실리카졸을 사용하는 주입공법이며, 실리카졸과 시멘트현탄액을 혼합하여 고결하는 공법
공법특징

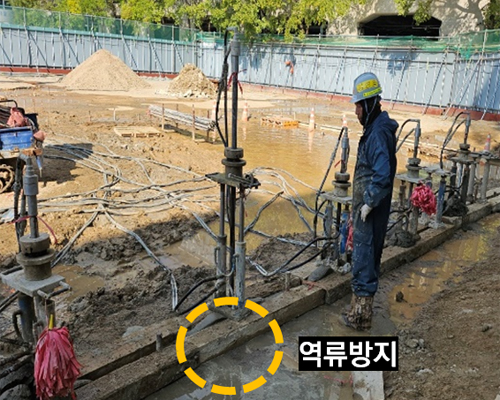

- 인접공 시공시 발생 가능한 천공수 및 슬라임 유입 방지 기능과 역류방지 장치로 인한 시공 및 안정성 확보
- 주입시 주입재의 역류 방지로 품질 확보
- 해수 및 유기물이 있는 곳에서도 정상적으로 고결 및 내구성 유지
- 지하수에 대량 희석되어도 겔타임과 주입효과 우수
- 지수성이 뛰어나므로 지중차수벽으로도 적합
- 용탈이 거의 없고 높은 강도를 발휘하고, 장기 내구성이 우수

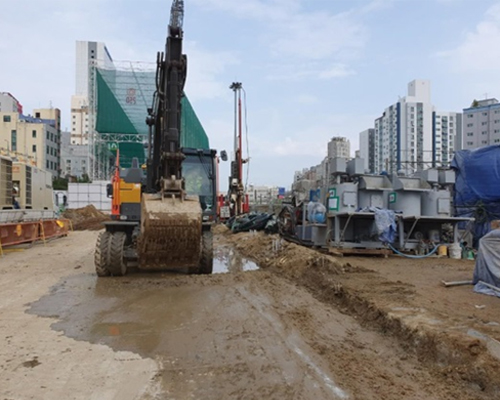

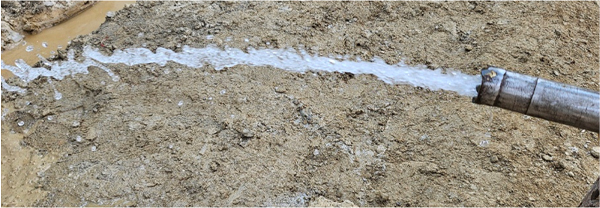

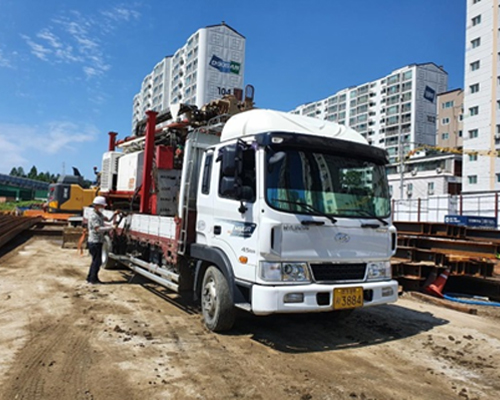

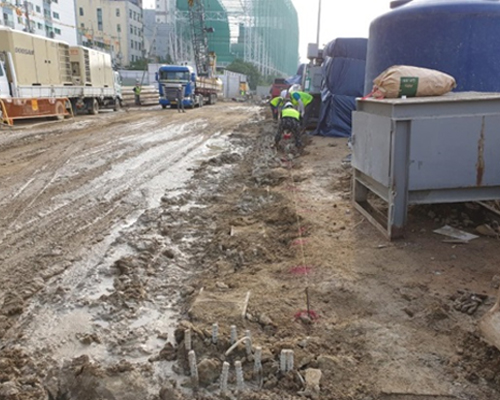

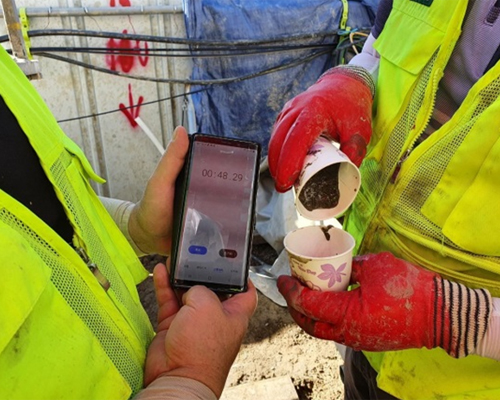

시공사진

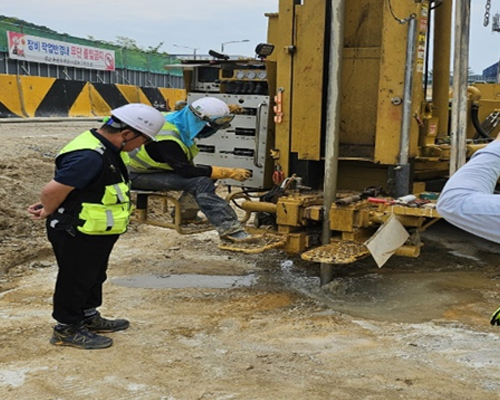

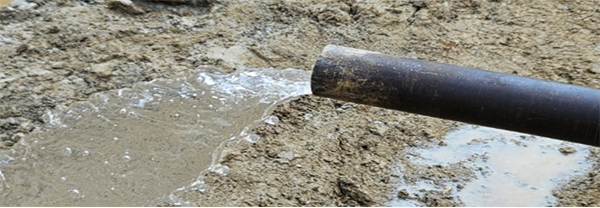

투수계수측정(조사공)

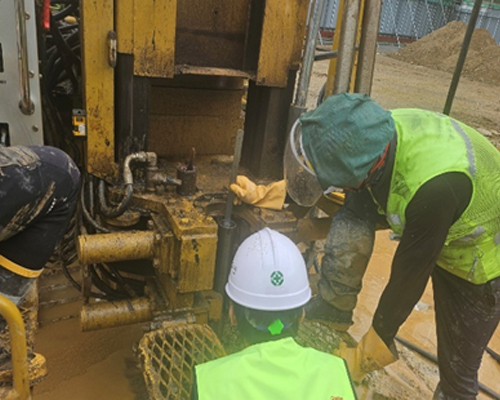

투수확인시험(검사공)
특허
- 제 10-1712394
- 개선된 역류방지기능과 천공기능 및 그라우트액 혼합기능을 갖는 그라우팅 주입장치 및 이 장치를 이용한 그라우팅 주입 시공 방법
- 제 10-2731019
- 팽창성 실리카졸 그라우트 주입용 조성물, 이의 제조방법, 및 상기 조성물을 이용한 그라우팅 공법
슈퍼웰포인트(SWP)공법

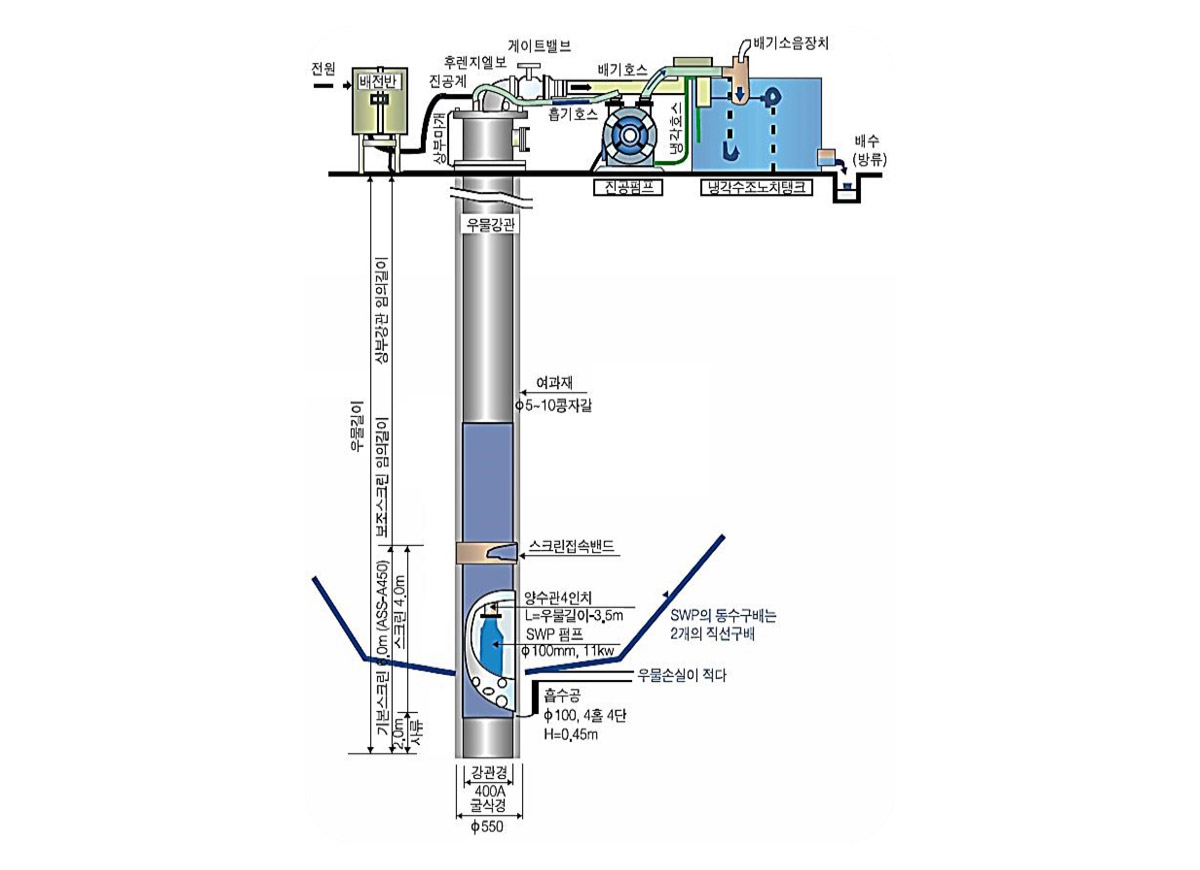

공법개념도
공법개요
진공효과로 강제배수를 실시하는 공법으로 대심도에서도 강제배수가 가능하며, 기존공법대비 토질에 따라 2배~15배 이상 광범위한 범위에서 지하수위를 조기에 저하시킬 수 있는 대심도 진공 배수, 압밀 탈수 공법
공법특징
-
진공배수효과
- - 작업반경내 지하수위만 저하하고 주변의 지하수 저하는 거의 없음
- - 시공본수의 감소와 공기단축으로 시공비 30~40% 절감
-
압밀탈수효과
- - SWP 1본으로 약 50m 범위의 점성토의 압밀탈수가 가능
- - 토지개량목적으로는 1/10~1/20정도 비용으로 목적 달성

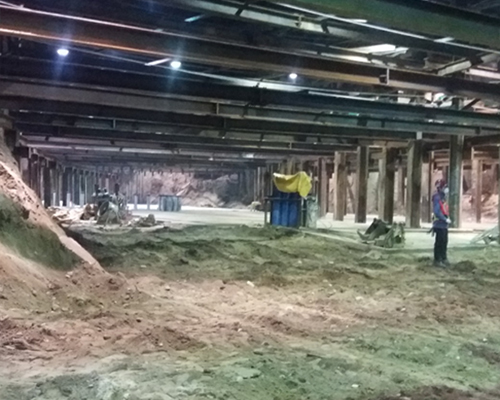

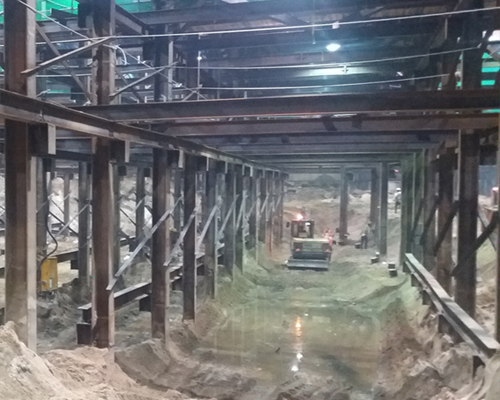

시공사진
강관 우레탄주입공법

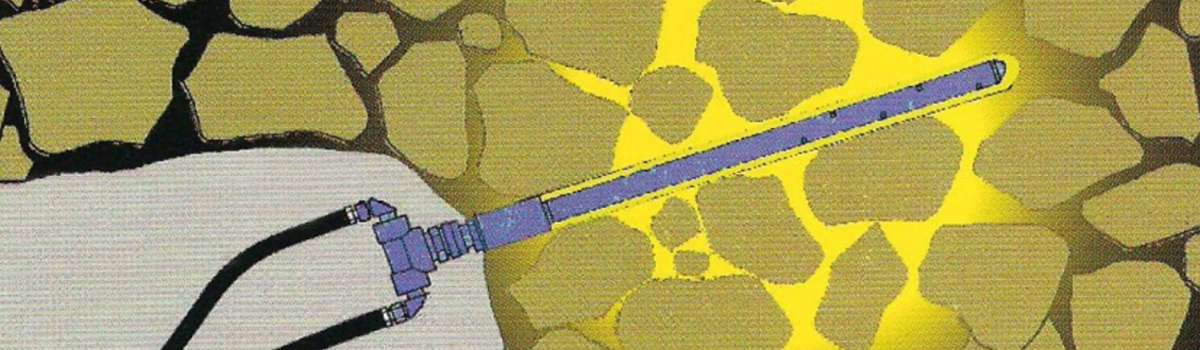

공법개념도
공법개요
고분자 우레탄 약액으로 지반에 침투하여 지반을 보강하여 터널 천단부의 ARCH형 고결 ZONE을 형성하여 천단부의 상재하중을 경감시켜 안전한 터널시공을 가능케 하며, 특히 약액의 장점인 고강도, 높은 접착성과 발포성으로 파쇄대 암층 및 단층대 공극 충진 및 차수 효과도 동시에 발휘하며 극히 한정된 범위(터널 천단부, 붕락방지, 박락방지, 막장안정, 슬라이딩 배면충전 등)에 우수한 효과로 보강하며 또한 강관을 지반에 삽입하여 fore-piling효과도 겸하는 공법으로 터널 굴착에 따른 안정성으로 경제적인 터널 보조공법
공법특징
- 파쇄대 및 단층대 절리가 발달된 암반도 고결
- 접착력이 뛰어나고 조기에 고강도 유지를 실현할 수 있으며, 주변 지반강도를 크게 향상
- 발포압 및 주입압으로 미세한 절리면까지 침투하여 지반고결 및 차수효과가 뛰어남
- 터널 굴진 작업과 병행하여 시공하므로 토공 CYCLE에 영향을 받지 않으며 타공법에 비해 경제적 (주입 후 1시간 후면 터널 굴착 가능)
- 지하수에 의한 희석 및 분해가 없으며, 친환경성이 우수
- 시공 조건에 따라 주입재용 우레탄 선택 가능

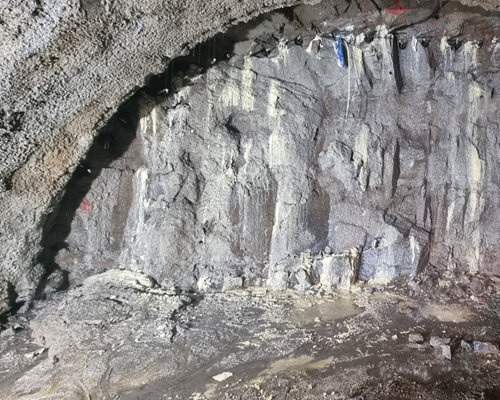

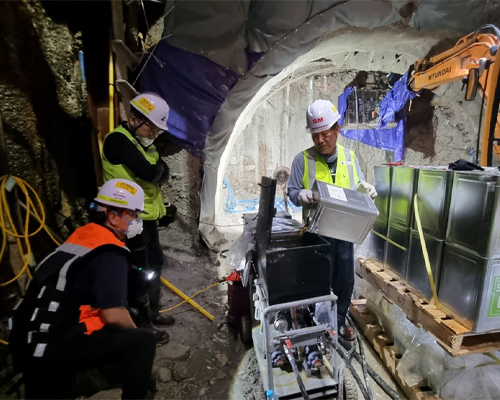

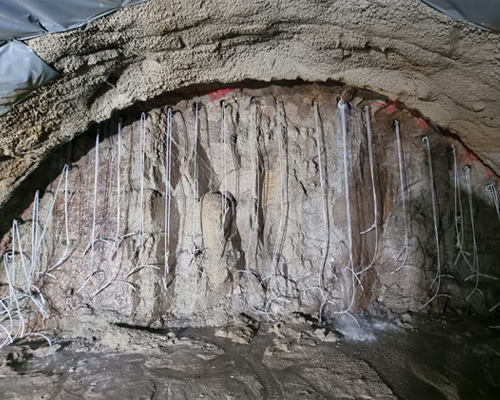

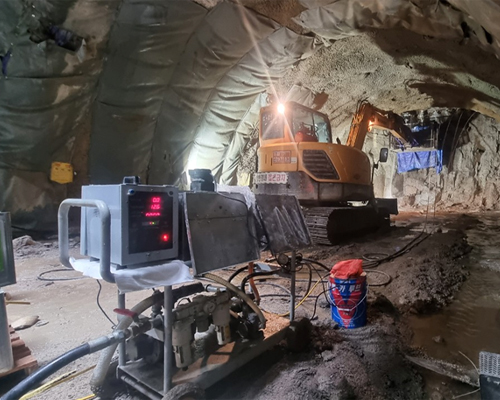

시공사진
상표등록 번호
- 40-0681712-00
- SRF
