AGF공법 공법 (All Ground Fasten) 직천공 대구경 강관보강 그라우팅공법

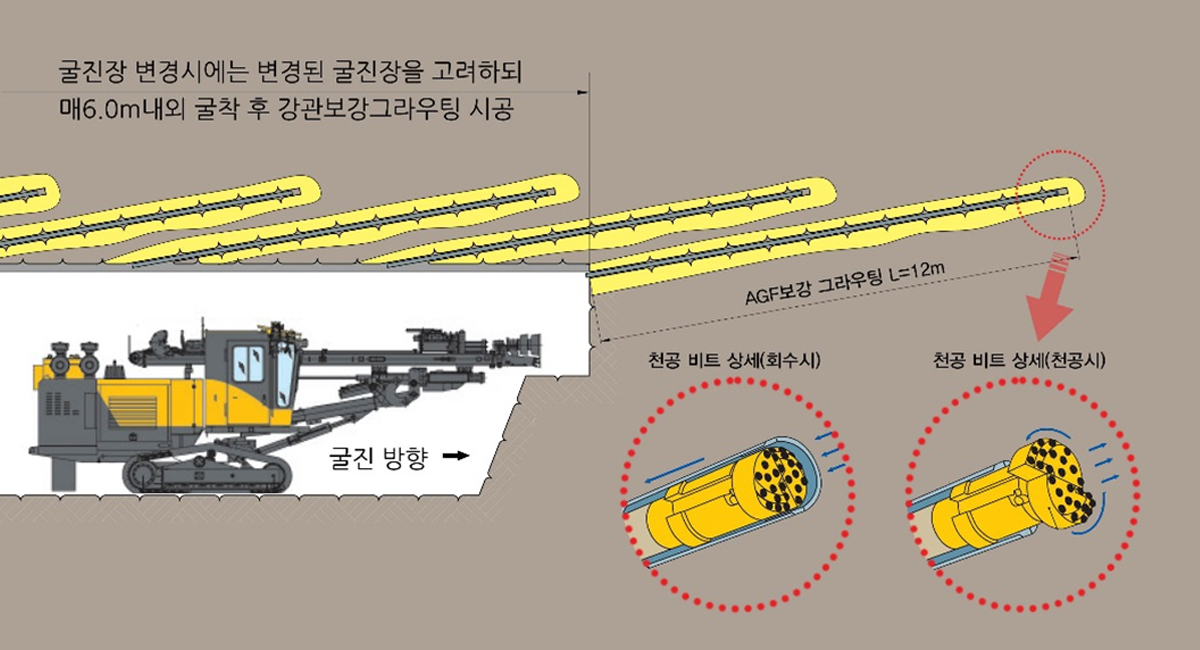

공법개념도
공법개요
AGF 공법은 초연약지반의 토사지반으로부터 파쇄대 암반까지 광범위한 지질을 시공대상으로 하며, 강성이 높은 대구경 강관(Φ114mm)과 지반개량을 위한
그라우팅 주입재에 의해서 굴착 전에 지반에 선행 보강하고, 천단, 막장의 안정, 지표면 침하의 방지를 위한 공법
공법특징
- 스테빌라이저 사용으로 일정한 천공경 유지 및 강관의 직진성 확보
- 파쇄대, 붕락지역, 저토피구간, 단층대 등 연약지반 보강
- 지층에 따른 천공시스템 선택사용

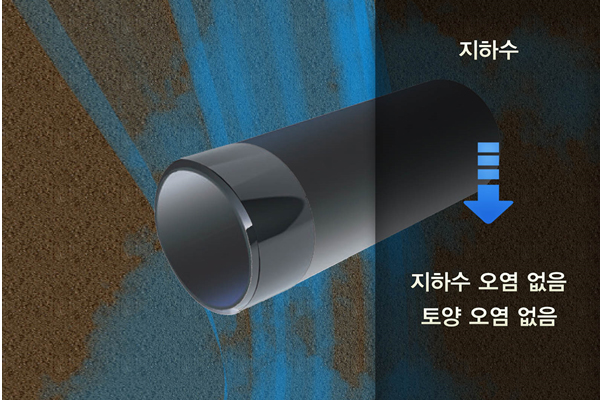

- 회수식 비트 사용함으로서 환경영향 최소화
특허
- 제 10-0379229
- 토목공사의 연약지반 보강방법 및 장치
SPUG공법 (Steel Pipe Umbrella Grouting)
보강튜브 조립체를 이용하여
지반안정을 강화한 강관보강 그라우팅 공법

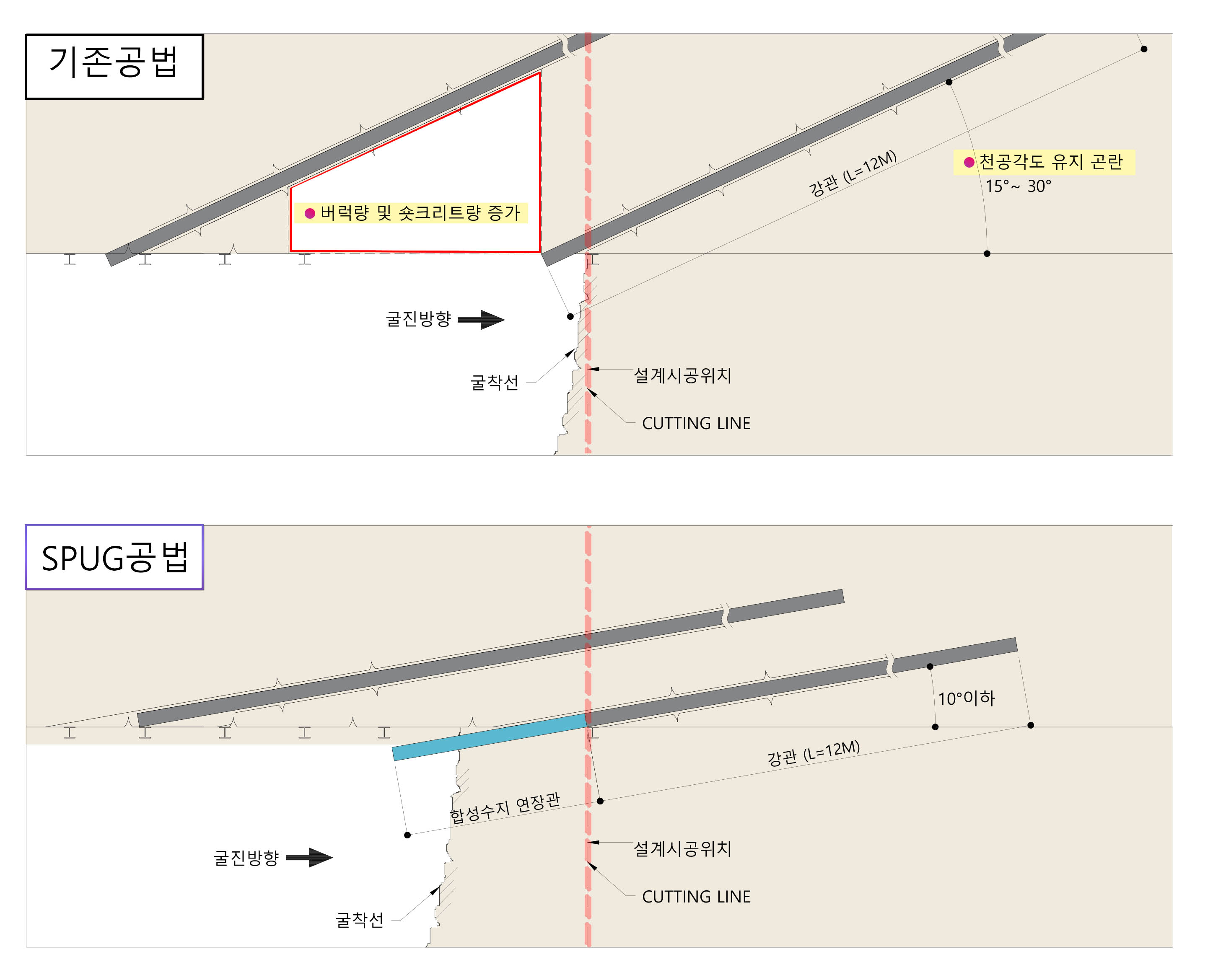

공법개념도
공법개요
- 터널 천공 후 동시주입관을(무씰링)사용, 그라우팅의 품질향상과 공기단축, 공사비 절감이 가능한 그라우팅 공법
- 용탈이 없는 무기질계 주입재를 사용하여 내염해성, 장기내구성 친환경성이 뛰어난 공법
공법특징
- 기존강관에 HI-VP(보강튜브 조립체)를 추가로 연결하여 보강하여, 일정단면에 적용가능, 과굴착최소, 숏크리트량 절감
- 연결관(HI-VP) 사용으로 막장면 천공에 따른 보강길이 차이 보완
- 분리공간 내 연장 설치된 그라우팅 주입호스 통해 동시 일괄 주입 실시
- SEALING 공정 불필요로 공기 단축 및 공사비 절감
- 4H양생 2MPa강도 발현 가능한 주입재와 동시주입관(무씰링공법) 적용으로 공기단축 및 속경성 무기질 주입재사용으로 용탈방지

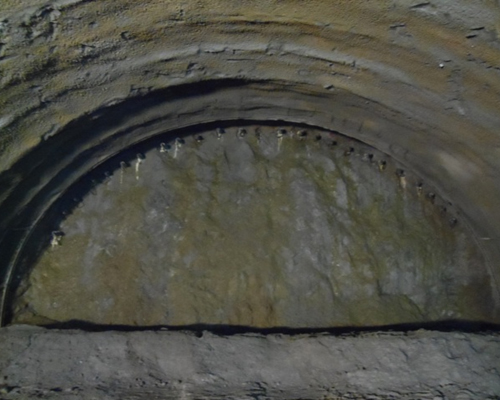

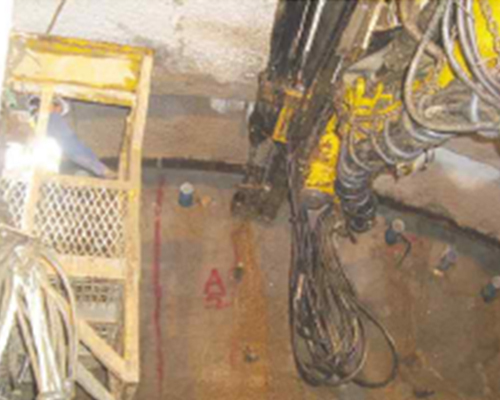

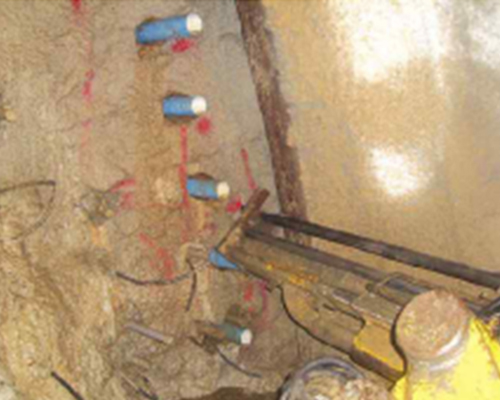

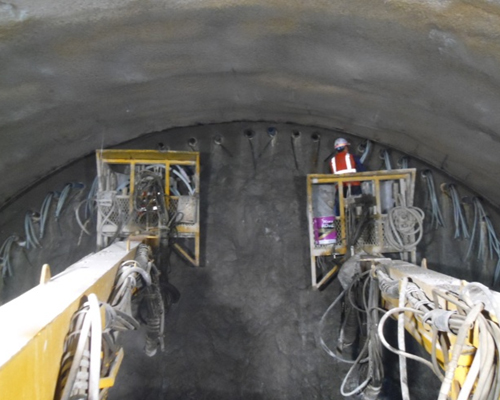

시공사진
특허
- 제 10-0847352
- 강관 그라우팅 터널 보강 공법에 사용되는 보강 튜브 조립체 및 이를 이용한 터널 보강 공법
동시주입그라우팅
무(無)씰링 공정으로 공기 단축 및 향산된 품질의 동시 주입 그라우팅 공법

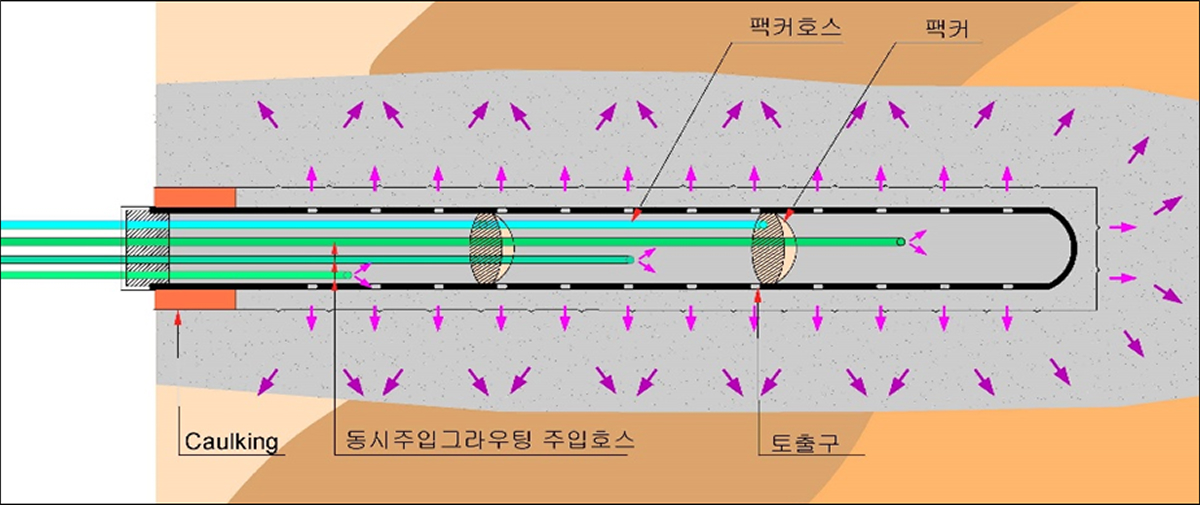

공법개념도
공법개요
- 국내 최초 동시주입관을 이용한 주입재 동시주입공법 개발
- 주입효과 증대 및 공기 단축에 기여
공법특징
- SEALING 공정상 문제점 해결 (동시 일괄 주입으로 SEALING 공정 불필요로 공기 단축 및 공사비 절감)
- 다단 주입 공정상 문제점 해결 (동시 일괄 주입으로 실린더 주입형태로 주입 사각 지대 해소)

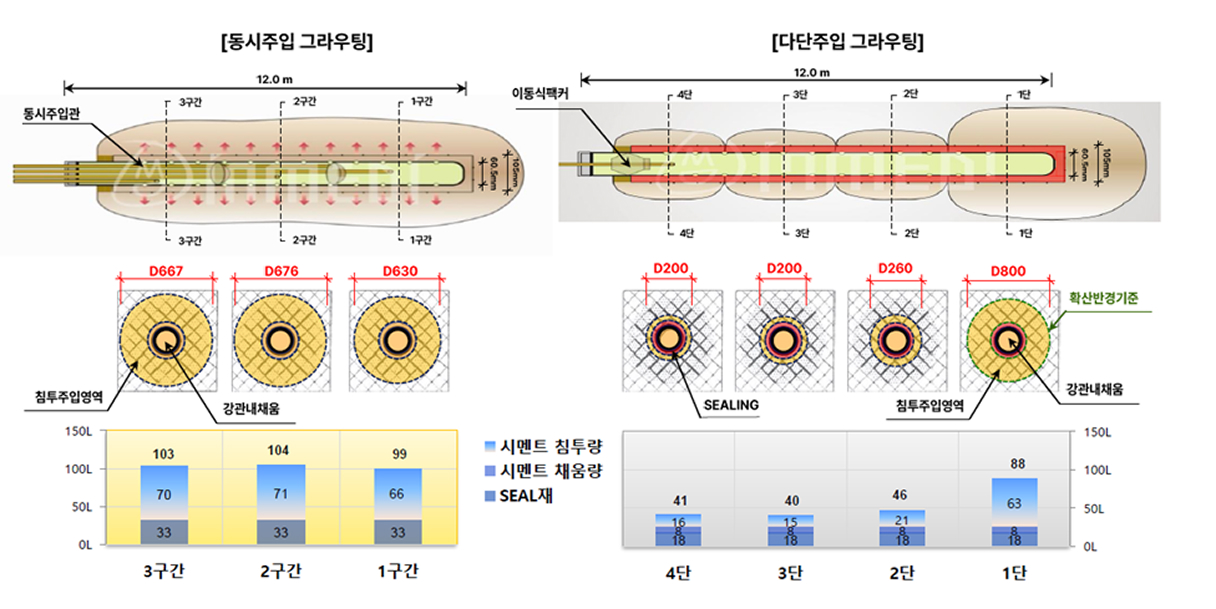

기존 공법과의 비교
시공사진
특허
- 제 10-0643508
- 그라우트재의 동시 다단 주입관 및 이를 이용한 다단그라우팅 공법
스마트강관

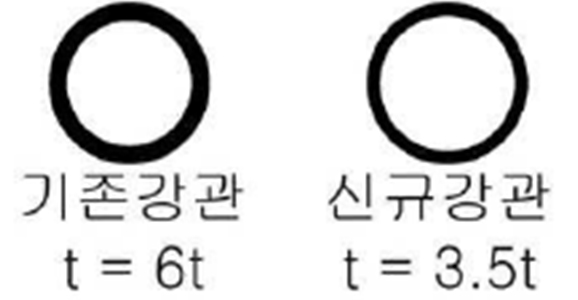

공법개념도
| 강관 비교표 | |
|---|---|
|
|
| 항목 | 기존강관 |
| 재질 | SGT275 |
| 인장강도 | 410 N/㎟ |
| 횡강도 | 12.3 KNm |
| 두께 | t = 6mm |
| 중량 | 16 kg/m |
| 단면적 | 20.4 ㎠ |
| 단면계수 | 52.5 ㎠ |
공법개요
고강도 경량 강관과 일체형 특수 주입관을 활용하여 시공 속도를 높이고,
안전성과 경제성을 극대화한 동시주입 그라우팅 공법
공법특징
- 고강도 경량 강관 사용 → 기존 강관보다 높은 항복강도 및 인장강도를 유지하면서 무게 경량화
- 시공 안전성 확보 → 강관의 경량화로 취급 및 설치 과정에서 시공자의 부담 감소
- 일체형 특수 주입관 적용 → 강관 내부에 특수 주입관을 삽입하여 그라우팅 동시주입 가능
특허
- 제 10-2604491
- 고강도 경량 강관을 이용한 동시주입 그라우팅 방법
